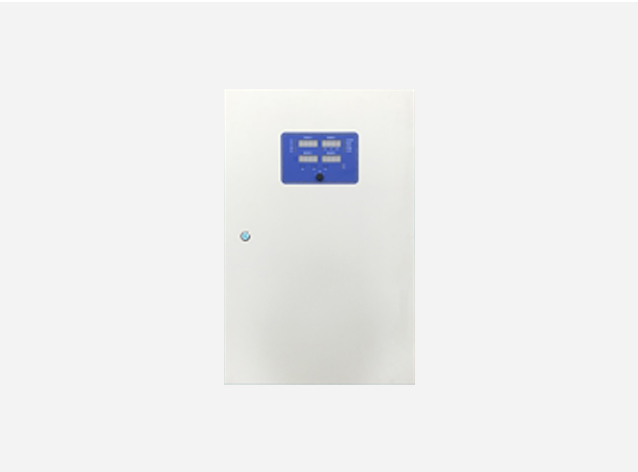

1.应急照明配电箱的选择应符合下列规：
1)应选择进、出线口分开设置在箱体下部的产品。
2)在隧道场所、潮湿场所，应选择防护等级不低于IP65的产品；在电气竖井内，应选择防护等级不低于IP33的产品
2.应急照明配电箱的设置应符合下列规定：
1)宜设置于值班室、设备机房、配电间或电气竖井内。
2)人员密集场所，每个防火分区应设置独立的应急照明配电箱；非人员密集场所，多个相邻防火分区可设置一个共用的应急照明配电箱。
3)防烟楼梯间应设置独立的应急照明配电箱，封闭楼梯间宜设置独立的应急照明配电箱。
3.智能应急照明系统的供电应符合下列规定：
1)集中控制型系统中，应急照明配电箱应由消防电源的专用应急回路或所在防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的消防电源配电箱供电。
2)非集中控制型系统中，应急照明配电箱应由防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的正常照明配电箱供电。
3)A型应急照明配电箱的变压装置可设置在应急照明配电箱内或其附近。
4.应急照明配电箱的输出回路应符合下列规定：
1)A型应急照明配电箱的输出回路不应超过8路，B型应急照明配电箱的输出回路不应超过12路。
2)沿电气竖井垂直方向为不同楼层的灯具供电时，应急照明配电箱的每个输出回路在公共建筑中的供电范围不宜超过8层，在住宅建筑的供电范围不宜超过18层。
二、灯具采用集中电源供电时，集中电源的设计应符合下列规定：
1.在隧道场所、潮湿场所，应选择防护等级不低于IP65的产品；在电气竖井内，应选择防护等级不低于IP33的产品。
2.集中电源的设置应符合下列要求：
1)设置场所不应有可燃气体管道、易燃物、腐蚀性气体或蒸汽。
2)酸性电池的设置场所不应存放带有碱性介质的物质；碱性电池的设置场所不应存放带有酸性介质的物品。
3)设置场所宜通风良好，设置场所的环境温度不应超出电池标称的工作温度范围。
3.集中电源的供电应符合下列规定：
1)集中控制型系统中，集中设置的集中电源应由消防电源的专用应急回路供电，分散设置的集中电源应由所在防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的消防电源配电箱供电。
2)非集中控制型系统中，集中设置的集中电源应由正常照明线路供电，分散设置的集中电源应由所在防火分区、同一防火分区的楼层、隧道区间、地铁站台和站厅的正常照明配电箱供电。
4.集中电源的输出回路应符合下列规定：
1)集中电源的输出回路不应超过8路；
2)沿电气竖井垂直方向为不同楼层的灯具供电时，集中电源的每个输出回路在公共建筑中的供电范围不宜超过8层，在住宅建筑的供电范围不宜超过18层。
三、应急照明控制器的主电源应由消防电源供电；控制器的自带蓄电池电源应至少使控制器在主电源中断后工作3h。
四、系统线路应选择铜芯导线或铜芯电缆。系统线路电压等级的选择应符合下列规定：
1.额定工作电压等级为50V以下时，应选择电压等级不低于交流300/500V的线缆。
2.额定工作电压等级为220/380V时，应选择电压等级不低于交流450/750V的线缆。
五、地面上设置的标志灯的配电线路和通信线路应选择耐腐蚀橡胶线缆。集中控制型系统中，除地面上设置的灯具外，系统的配电线路应选择耐火线缆，系统的通信线路应选择耐火线缆或耐火光纤。非集中控制型系统中，除地面上设置的灯具外，系统配电线路的选择应符合下列规定：
1.灯具采用自带蓄电池供电时，系统的配电线路应选择阻燃或耐火线缆；
2.灯具采用集中电源供电时，系统的配电线路应选择耐火线缆。
综上所述，以上就是小编为大家整理的智能应急照明系统有哪些设计规范，2022智能应急照明系统设计图，智能应急照明系统在不同的场所都是差不多的工作方法，但是在进行设计生产时，不同的厂家就会导致生产出来的质量有所差别，在选购智能应急照明系统时要检查设计是否顺畅，厂家是否有实力。感谢大家的阅读，想要了解其他关于相关讯息继续阅读《智能应急照明系统有哪些安全标准，看完你就知道了[今日资讯]》
